Проект молниезащиты для склада или производственного корпуса с плоской кровлей лишь на первый взгляд кажется простой инженерной задачей. Внешне подобные здания обычно представляют собой крупный прямоугольный объем с большой крышей, однако именно эта кажущаяся простота нередко вводит в заблуждение.
С точки зрения молниезащиты такие объекты требуют внимательной проработки. Значительная площадь кровли, большое количество инженерного оборудования, протяженные пути отвода тока, наличие металлоконструкций, сложности с устройством заземления и высокая стоимость возможной эксплуатационной ошибки делают стандартные упрощенные решения недостаточно надежными.
Для B2B-заказчика, проектировщика или подрядной организации особенно важно понимать не только общие принципы защиты от молнии, но и то, как система должна быть реализована на конкретном объекте. Поэтому рассмотрим типовой сценарий для склада или производственного здания с плоской кровлей: какие сложности возникают чаще всего, какие решения оказываются наиболее рациональными и почему элементы Gromtor в подобных проектах должны рассматриваться не по отдельности, а как части единой технически обоснованной системы.
Исходные условия объекта

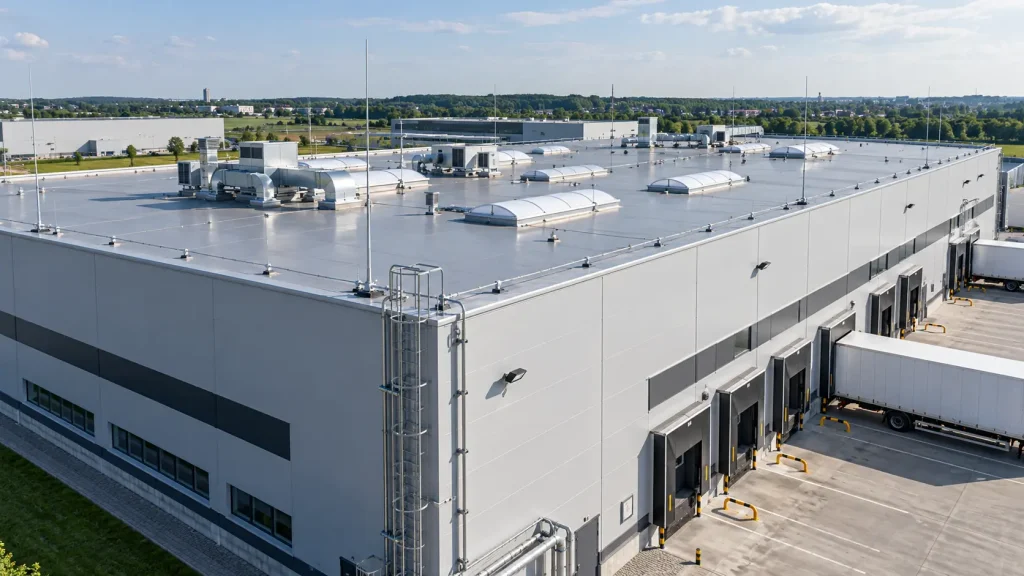

В качестве типового примера возьмем одноэтажный складской либо производственный корпус большой площади с плоской кровлей.
Для таких зданий обычно характерны протяженная прямоугольная геометрия, внутренний водоотвод, наличие на кровле вентиляционных установок, дефлекторов, систем дымоудаления, световых фонарей и другого оборудования. Здесь же могут располагаться металлические ограждения, сервисные площадки и кабельные трассы. На фасадах размещаются инженерные коммуникации и различные конструктивные элементы.
Отдельная сложность связана с устройством заземления. Вокруг крупного склада редко имеется свободная территория, на которой можно без ограничений разместить контур. Пространство занято подъездными путями, отмосткой, благоустройством и подземными коммуникациями.
Для производственных корпусов к этому часто добавляются технологические надстройки, металлоконструкции, вытяжные системы и дополнительное оборудование на крыше. При этом возрастают требования к устойчивости всей инженерной инфраструктуры.
На складских объектах другой критически важный фактор – непрерывность логистических процессов. Сбой может затронуть освещение, автоматизированные системы, серверное оборудование, технику и инфраструктуру собственника либо арендаторов.
Поэтому исходная формулировка заказчика «нужно сделать молниезащиту здания» на инженерном уровне превращается в гораздо более широкую задачу. Необходимо обеспечить надежный перехват разряда, контролируемый отвод тока, исключить опасное сближение элементов системы с оборудованием, грамотно организовать токоотводы и получить стабильное заземление с учетом реальных условий площадки.
Плоская кровля – полноценная инженерная зона
Одна из наиболее распространенных ошибок заключается в том, что плоскую крышу рассматривают исключительно как геометрическую поверхность.
В действительности кровля большого склада или промышленного здания часто является одной из самых насыщенных технических зон объекта. Именно здесь находится оборудование, наиболее уязвимое как для прямого воздействия молнии, так и для опасного сближения с элементами молниезащиты и наведенных импульсных воздействий.
Если ограничиться условной схемой защиты только по периметру здания и не учитывать оборудование в центральной части кровли, возникает сразу несколько проблем.
Часть инженерных установок может оказаться за пределами корректно сформированных зон защиты. Молниеприемники будут присутствовать на проекте, но их положение не будет соответствовать реальным наиболее высоким точкам. Проводники начнут пересекаться с кабельными трассами и оборудованием. Усложнится техническое обслуживание кровли, а монтажникам придется искать компромиссные решения непосредственно на объекте.
Поэтому молниезащиту желательно увязывать с кровельной инженерией как можно раньше. Если к ней возвращаются только после окончательной расстановки вентиляции, кабельных трасс и другого оборудования, система обычно становится сложнее, дороже и менее рациональной.
Как выбрать схему молниезащиты
Для большого складского или производственного здания схема не должна копироваться с предыдущего объекта по принципу «мы так уже делали».
При выборе решения необходимо учитывать размеры и конфигурацию здания, положение выступающих элементов, фактическую высоту оборудования, сервисные маршруты, возможные места размещения токоотводов, а также требования к коррозионной стойкости и сроку службы системы.
В некоторых случаях рациональным вариантом становится использование стержневых молниеприемников, расположенных с учетом реальных зон защиты, совместно с правильно организованной системой проводников по кровле.
Если инженерное оборудование размещено плотно и особое значение приобретает соблюдение безопасных расстояний, могут потребоваться изолированные решения. Именно в такой ситуации особенно важна совместимость всех составляющих: молниеприемной части, соединительных узлов, проводников и токоотводов.
Главная задача проектировщика заключается не в увеличении количества молниеприемных стержней. Система должна быть устроена так, чтобы разряд был перехвачен до попадания в уязвимые элементы, а ток затем прошел к земле по заранее предусмотренному безопасному маршруту.
Токоотводы: участок системы, который часто недооценивают
На больших складах и промышленных корпусах значительная часть будущих проблем может быть заложена именно при проектировании токоотводов.
На чертеже провести линии по фасаду сравнительно просто, на реальном здании ситуация гораздо сложнее. Здесь уже находятся водосточные системы, кабельные и трубные трассы, наружное освещение, лестницы, металлические конструкции, рекламные элементы и участки, которые регулярно обслуживаются персоналом.
Поэтому маршрут токоотвода нельзя выбирать только исходя из минимального расстояния до земли.
Необходимо одновременно учитывать безопасное удаление от инженерных сетей, архитектуру фасада и возможность последующего осмотра системы.
Когда эти требования игнорируются, появляются многочисленные обходы, дополнительные соединения и крепежные элементы. Система становится сложнее, а ее надежность снижается.
Именно здесь наиболее логичен системный подход. Проводниковая часть, крепления, соединители и фасадные узлы должны проектироваться как единая подсистема.
В таком проекте продукция Gromtor рассматривается не просто как набор подходящих по размеру деталей. Каждый элемент должен выполнять свою функцию внутри трассы, которая обязана сохранять механическую и электрическую стабильность в течение всего периода эксплуатации.
Заземление – один из наиболее сложных этапов
На практике заземление крупного склада иногда представляет более сложную задачу, чем защита самой кровли.
Основная причина проста: вокруг здания практически никогда нет свободной территории, которую можно без ограничений использовать для монтажа.
Подъездные пути, благоустройство, отмостка, инженерные коммуникации, ограничения на проведение земляных работ и постоянная эксплуатация площадки существенно сокращают число доступных вариантов.
Ситуация усложняется, если грунт имеет неблагоприятные характеристики – например, является сухим, насыпным, песчаным или неоднородным. В таких условиях стандартный контур может показать значительно худший результат, чем предполагалось при проектировании. Именно поэтому после завершения работ иногда возникает необходимость в доработке уже смонтированного заземления.
Рациональный подход начинается с оценки конкретного участка.
Нужно учитывать свойства грунта, имеющуюся площадь, возможность достижения более стабильных слоев на глубине и целесообразность применения глубинного либо электролитического решения.
На объектах, где стандартный контур невозможно нормально разместить или он не позволяет получить устойчивые параметры, инженерный подбор решения приобретает особенно большое значение. Нестабильное заземление фактически ставит под сомнение эффективность остальных элементов системы молниезащиты.
Шесть факторов, которые необходимо учитывать в проекте
Первый – фактическая конфигурация кровли. Проектируется не абстрактный прямоугольник, а реальная крыша с инженерным оборудованием, ограждениями, техническими участками и сервисными проходами.
Второй – безопасные расстояния. Особое внимание требуется в районах расположения вентиляционного оборудования, кабелей, металлоконструкций и других инженерных установок.
Третий – количество и расположение токоотводов. Для здания большой площади важно обеспечить не только защиту кровли, но и рациональное распределение путей прохождения тока.
Четвертый – коррозионная стойкость соединений и их долговечность. Складские и промышленные здания рассчитаны на длительную эксплуатацию. Слабый контактный узел спустя несколько лет может привести к дополнительным затратам и необходимости ремонта.
Пятый – реальные характеристики грунта. Заземляющее устройство должно рассчитываться применительно к конкретной площадке, а не по условной типовой схеме.
Шестой – возможность обслуживания. Система должна оставаться доступной для осмотра и проверки и при этом не мешать нормальной эксплуатации здания.
Почему формат кейса важен для B2B-заказчика
Для девелопера, технического заказчика и подрядчика подобный пример хорошо показывает одну принципиальную вещь: молниезащита крупного здания не сводится к покупке набора изделий из каталога.
Это инженерная система, параметры которой напрямую зависят от конкретного объекта.
Именно поэтому решение, собранное исключительно по принципу минимальной стоимости комплектующих, на складских и производственных зданиях может быстро потерять первоначальную привлекательность.
Заказчику важно понимать не только перечень устанавливаемых элементов. Не менее важно видеть, почему выбрана конкретная схема, каким образом учтено оборудование на кровле, где проходят токоотводы, как организовано заземление и насколько система приспособлена к последующей эксплуатации и возможным изменениям объекта.
По этой причине производитель с инженерным пониманием задачи способен дать проекту больше, чем обычный поставщик металлоизделий.
В случае Gromtor ценность заключается не только в наличии отдельных элементов. Важно, чтобы из них можно было сформировать рациональную систему, которую удобно контролировать, обслуживать и эксплуатировать.
Какие выводы дает такой проект
Крупный склад либо производственный корпус с плоской кровлей хорошо демонстрирует, почему молниезащита должна проектироваться применительно к объекту, а не по типовой картинке.
Большая площадь кровли не означает простое решение. Плоская крыша требует анализа находящегося на ней оборудования. Токоотводы должны проектироваться с учетом реального фасада. От качества заземления во многом зависит результат всей системы. Если молниезащиту начинают внедрять слишком поздно, решение практически неизбежно становится дороже. А надежность соединительных узлов непосредственно влияет на долговечность всей конструкции.
Для девелопера такой подход означает меньше последующих переделок и более качественно проработанный проект, для подрядчика – меньше проблем при монтаже и конфликтов со смежными инженерными системами, для эксплуатирующей стороны – более понятную и прогнозируемую работу объекта.
Для Gromtor этот сценарий подтверждает основной принцип: ценность отдельного изделия раскрывается только тогда, когда оно правильно работает внутри всей системы.
Заключение
Молниезащита склада или производственного здания с плоской кровлей – пример инженерной задачи, сложность которой не всегда заметна по внешнему виду объекта.
Надежное решение требует учитывать не только расположение молниеприемников и проводников. Необходимо одновременно работать с конфигурацией кровли, инженерным оборудованием, токоотводами, фасадом, грунтовыми условиями и особенностями дальнейшей эксплуатации.
Именно на таких объектах особенно очевидно, почему систему нельзя воспринимать как простой набор металлических элементов.
Цена ошибки здесь высока, поэтому требуется последовательный инженерный подход. В этой логике Gromtor выступает не только как производитель компонентов молниезащиты и заземления, но и как поставщик решений, рассчитанных на объекты, где вместо шаблонной схемы необходима техническая точность.
